最新新聞
聯(lián)系我們
江蘇涌華金屬科技有限公司
電 話：0510-88229298、88229299
傳 真：0510-88265568
手 機(jī)：18961839299、15312225903
聯(lián)系人：范經(jīng)理
網(wǎng) 址：www.089800.com
地 址：無錫市錫山區(qū)春暉中路66號
您的當(dāng)前位置：
首 頁 >> 產(chǎn)品中心
AM-350(633型)不銹鋼
詳細(xì)說明：
AM350是一種鉻鎳鉬鉬不銹鋼，可以通過馬氏體相變和/或沉淀硬化進(jìn)行硬化。它已被用于燃?xì)廨啓C(jī)壓縮機(jī)部件，例如葉片，圓盤，轉(zhuǎn)子和軸，以及在室溫和中間溫度下需要高強(qiáng)度的類似零件。取決于熱處理，合金350可具有奧氏體結(jié)構(gòu)以獲得最佳可成形性，或者具有強(qiáng)度可與馬氏體鋼相當(dāng)?shù)鸟R氏體結(jié)構(gòu)。合金通常包含約5至10％的δ鐵素體。合金350的耐蝕性接近鉻鎳奧氏體不銹鋼。
| 元素 | |
| 碳C： | 0.07-0.11 |
| 錳Mn： | 0.50-1.25 |
| 硅Si： | ≤0.50 |
| 磷P： | ≤0.040 |
| 硫S： | ≤0.030 |
| 鉻Cr： | 16.0-17.0 |
| 鎳Ni： | 4.0-5.0 |
| 鉬Mo： | 2.5-3.25 |
| 氮N： | 0.07-0.13 |
耐腐蝕性能：
AM350合金的耐腐蝕性優(yōu)于其他可淬火馬氏體不銹鋼。在普通大氣和許多其他溫和化學(xué)環(huán)境中顯示出良好的耐腐蝕性。由于碳化鉻的沉淀，處于雙時效或均等條件下的材料容易受到晶間腐蝕。當(dāng)通過以下段落所述的采用零以下冷卻的處理來硬化合金時，它不會受到晶間腐蝕。
合金AM350的最佳抗應(yīng)力腐蝕處理如下：
加熱至1850/1950°F（1010/1066°C），迅速冷卻至室溫，零下冷卻-100°F（-73°C）3小時再加熱至1700/1750°F（927/954°） C）每英寸（25.4 mm）的厚度約90分鐘，迅速冷卻至室溫，在-100°F（-73°C）下零度冷卻3小時，然后在1000°F（538°C）下回火3小時）。為了獲得最佳的耐腐蝕性能，表面必須無垢且異物和成品零件應(yīng)被鈍化。
物理性質(zhì)
比重：7.92
熔點范圍
°F：2500/2550
°C ：1371/1399

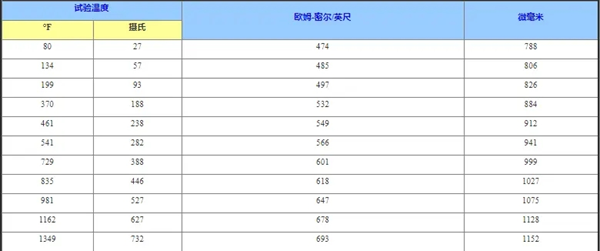

電阻率
零度以下冷卻，回火850°F（454°C）

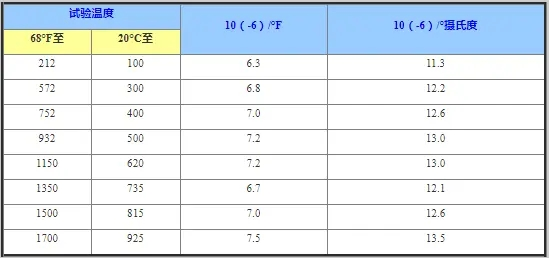

平均熱膨脹系數(shù)
零度以下冷卻，回火850°F（454°C）
熱導(dǎo)率
零度以下冷卻，回火850°F（454°C）

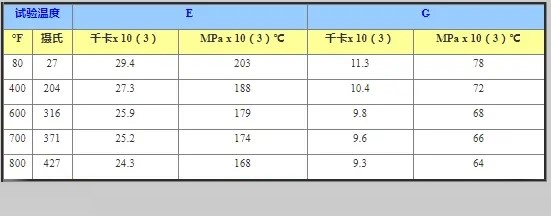

彈性模量（E）和剛性（G）
熱處理
退火
至1850/1950°F（1010/1066°C），迅速冷卻至室溫。
硬化
合金350可以通過零度以下的冷卻和回火（SCT）或雙重時效（DA）進(jìn)行硬化。零度以下的冷卻和回火將導(dǎo)致強(qiáng)度比雙重時效更高。在SCT處理之前，需要通過從1710°F（932°C）+/- 25°F的快速冷卻來“調(diào)節(jié)”合金，這不是必需的，但建議在兩次時效處理之前進(jìn)行。還建議在1850/1950°F（1010/1066°C）退火之后，將合金350冷卻至-100°F（-73°C）至少3小時，然后再進(jìn)行硬化。
零度以下冷卻
在1710°F（932°C）+/- 25°F（快速冷卻）下每英寸厚度調(diào)節(jié)90分鐘后，合金350在-100°F保持至少3小時，然后在850°F或1000°F（454°C或538°C）下回火至少3個小時。850°F的回火產(chǎn)生最高的強(qiáng)度和硬度，而1000°F的回火產(chǎn)生改善的韌性和應(yīng)力腐蝕性能。
雙重老化
在1350/1400°F（732/760°C）下保持3小時，空冷至室溫；加熱至825/875°F（440/468°C），保持2-3小時，風(fēng)冷。
可加工性
熱加工
Alloy 350易于熱加工。它的最高工作溫度為2150°F（1177°C）。使用高于2150°F的溫度會導(dǎo)致鐵素體數(shù)量的增加。精加工溫度應(yīng)在1700/1800°F（927/982°C）的范圍內(nèi)，以防止在隨后的熱處理中晶粒粗化并促進(jìn)碳化物的均勻析出。
冷加工
在退火狀態(tài)下，合金350本質(zhì)上是奧氏體，并且具有與AISI 300系列不銹鋼相似的成形特性。它具有較高的加工硬化率，冷成形將導(dǎo)致馬氏體的形成與變形量成比例。如果容量有限或變形嚴(yán)重，將材料加熱到300°F（149°C）或更高溫度將最大程度地減少工作硬化。在硬化狀態(tài)下，合金350具有足夠的延展性，以用于有限的成形或矯直操作。
機(jī)加工
加工350合金，需要使用與其他不銹鋼相同的原料，例如剛性工具和工件支撐，較低的速度，正向切削，無滯留或上光以及足夠的冷卻液。在退火狀態(tài)下，該合金軟且具粘性，并具有較高的加工硬化率。因此，不建議在退火狀態(tài)下加工合金350。在均質(zhì)和過熱狀態(tài)下可獲得最佳切削性能。如果在后續(xù)的硬化處理過程中為生長留出了適當(dāng)?shù)挠嗔浚瑒t可以在此條件下執(zhí)行精加工操作。如果需要極高的尺寸精度，則應(yīng)在硬化條件下進(jìn)行精加工。

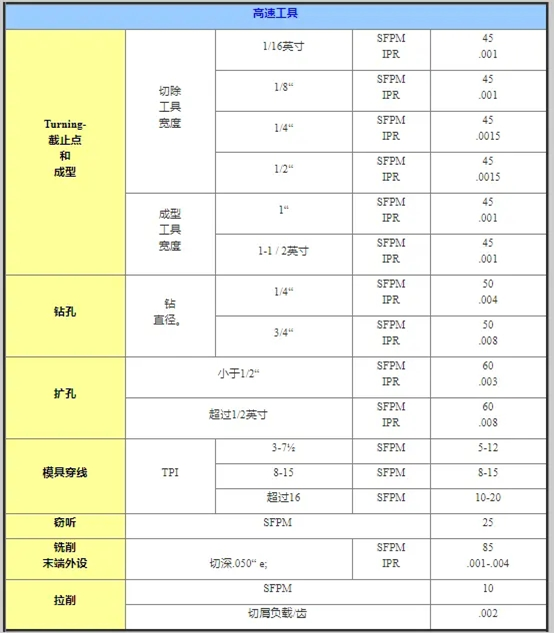

以下是經(jīng)過均衡和回火的350合金的典型進(jìn)給量和速度：
使用硬質(zhì)合金工具時，表面速度英尺/分鐘（sfpm）可以
比高速建議提高2到3倍。適量可增加
50％至100％。
所涵蓋的所有金屬去除操作所用的數(shù)據(jù)均為平均值。在某些
工作中，零件的性質(zhì)可能需要調(diào)整速度和進(jìn)給。
必須開發(fā)每個作業(yè)，以達(dá)到最佳的生產(chǎn)效果和最佳的刀具壽命。
速度或進(jìn)給速度應(yīng)逐步提高或降低。
焊接
合金350可以通過屏蔽熔焊和電阻焊工藝令人滿意地焊接。不建議使用乙炔焊，因為可能會在焊縫中積碳。當(dāng)需要填充金屬時，應(yīng)使用機(jī)加工分析來提供性能與母材大致相同的焊縫。在設(shè)計焊接接頭時，應(yīng)注意避免應(yīng)力集中，例如，角焊縫，螺紋和局部滲透焊縫。當(dāng)不需要高焊接強(qiáng)度時，應(yīng)考慮使用標(biāo)準(zhǔn)的奧氏體不銹鋼填料，例如E / ER308。不需要預(yù)熱以防止破裂。如果可能，應(yīng)在焊接后對焊件進(jìn)行退火處理，以提供強(qiáng)度，延展性和耐蝕性的最佳組合。
零度以下冷卻，回火850°F（454°C）
平均熱膨脹系數(shù)
零度以下冷卻，回火850°F（454°C）
熱導(dǎo)率
零度以下冷卻，回火850°F（454°C）
彈性模量（E）和剛性（G）
熱處理
退火
至1850/1950°F（1010/1066°C），迅速冷卻至室溫。
硬化
合金350可以通過零度以下的冷卻和回火（SCT）或雙重時效（DA）進(jìn)行硬化。零度以下的冷卻和回火將導(dǎo)致強(qiáng)度比雙重時效更高。在SCT處理之前，需要通過從1710°F（932°C）+/- 25°F的快速冷卻來“調(diào)節(jié)”合金，這不是必需的，但建議在兩次時效處理之前進(jìn)行。還建議在1850/1950°F（1010/1066°C）退火之后，將合金350冷卻至-100°F（-73°C）至少3小時，然后再進(jìn)行硬化。
零度以下冷卻
在1710°F（932°C）+/- 25°F（快速冷卻）下每英寸厚度調(diào)節(jié)90分鐘后，合金350在-100°F保持至少3小時，然后在850°F或1000°F（454°C或538°C）下回火至少3個小時。850°F的回火產(chǎn)生最高的強(qiáng)度和硬度，而1000°F的回火產(chǎn)生改善的韌性和應(yīng)力腐蝕性能。
雙重老化
在1350/1400°F（732/760°C）下保持3小時，空冷至室溫；加熱至825/875°F（440/468°C），保持2-3小時，風(fēng)冷。
可加工性
熱加工
Alloy 350易于熱加工。它的最高工作溫度為2150°F（1177°C）。使用高于2150°F的溫度會導(dǎo)致鐵素體數(shù)量的增加。精加工溫度應(yīng)在1700/1800°F（927/982°C）的范圍內(nèi)，以防止在隨后的熱處理中晶粒粗化并促進(jìn)碳化物的均勻析出。
冷加工
在退火狀態(tài)下，合金350本質(zhì)上是奧氏體，并且具有與AISI 300系列不銹鋼相似的成形特性。它具有較高的加工硬化率，冷成形將導(dǎo)致馬氏體的形成與變形量成比例。如果容量有限或變形嚴(yán)重，將材料加熱到300°F（149°C）或更高溫度將最大程度地減少工作硬化。在硬化狀態(tài)下，合金350具有足夠的延展性，以用于有限的成形或矯直操作。
機(jī)加工
加工350合金，需要使用與其他不銹鋼相同的原料，例如剛性工具和工件支撐，較低的速度，正向切削，無滯留或上光以及足夠的冷卻液。在退火狀態(tài)下，該合金軟且具粘性，并具有較高的加工硬化率。因此，不建議在退火狀態(tài)下加工合金350。在均質(zhì)和過熱狀態(tài)下可獲得最佳切削性能。如果在后續(xù)的硬化處理過程中為生長留出了適當(dāng)?shù)挠嗔浚瑒t可以在此條件下執(zhí)行精加工操作。如果需要極高的尺寸精度，則應(yīng)在硬化條件下進(jìn)行精加工。
以下是經(jīng)過均衡和回火的350合金的典型進(jìn)給量和速度：
使用硬質(zhì)合金工具時，表面速度英尺/分鐘（sfpm）可以
比高速建議提高2到3倍。適量可增加
50％至100％。
所涵蓋的所有金屬去除操作所用的數(shù)據(jù)均為平均值。在某些
工作中，零件的性質(zhì)可能需要調(diào)整速度和進(jìn)給。
必須開發(fā)每個作業(yè)，以達(dá)到最佳的生產(chǎn)效果和最佳的刀具壽命。
速度或進(jìn)給速度應(yīng)逐步提高或降低。
焊接
合金350可以通過屏蔽熔焊和電阻焊工藝令人滿意地焊接。不建議使用乙炔焊，因為可能會在焊縫中積碳。當(dāng)需要填充金屬時，應(yīng)使用機(jī)加工分析來提供性能與母材大致相同的焊縫。在設(shè)計焊接接頭時，應(yīng)注意避免應(yīng)力集中，例如，角焊縫，螺紋和局部滲透焊縫。當(dāng)不需要高焊接強(qiáng)度時，應(yīng)考慮使用標(biāo)準(zhǔn)的奧氏體不銹鋼填料，例如E / ER308。不需要預(yù)熱以防止破裂。如果可能，應(yīng)在焊接后對焊件進(jìn)行退火處理，以提供強(qiáng)度，延展性和耐蝕性的最佳組合。
服務(wù)熱線
